用途與特性：

風量控制無需外加動力，依靠風管內的氣流壓力和閥內葉片、氣囊、彈簧片、擋板和凸輪來控制閥門葉片的開啟位置，保持風量恒定。TDDF電動式定風量閥是在TJDF機械式定風量閥基礎上增加了電動執行機構，使用戶可以遠離距離調節定風量，提高了便利性能。

說明：

TDDF-K為電動開關量定風量閥、TDDF-M為電動模擬量定風量閥。

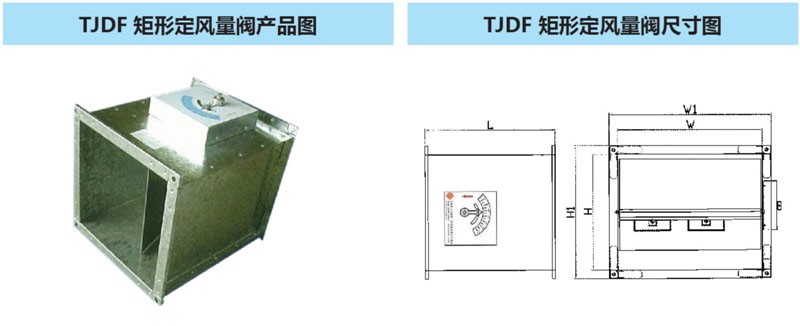

TJDF系列機械式定風量閥結構及工作原理概述

它有閥片、氣囊和彈簧片相連的異性凸輪等組成，氣囊有小孔與閥片相通，當送風管道壓力或流量增大時,氣囊體積膨脹，從而增加了閥片的關閉扭矩，使閥片向關閥方向運動，同時受彈簧片的制約而保持平衡，從而增加了閥門的局部阻力，起到增加壓損的效果，達到了保持風量恒定的作用。反之，氣囊收縮閥片向開啟方向動作，使風量保持不變。同時我司根據異型凸輪的曲線計算和實驗得出使彈簧片的拉力隨異型輪的位置不同所對應的風量，繪制成刻度表，使客戶調定風量變得簡單易行。
